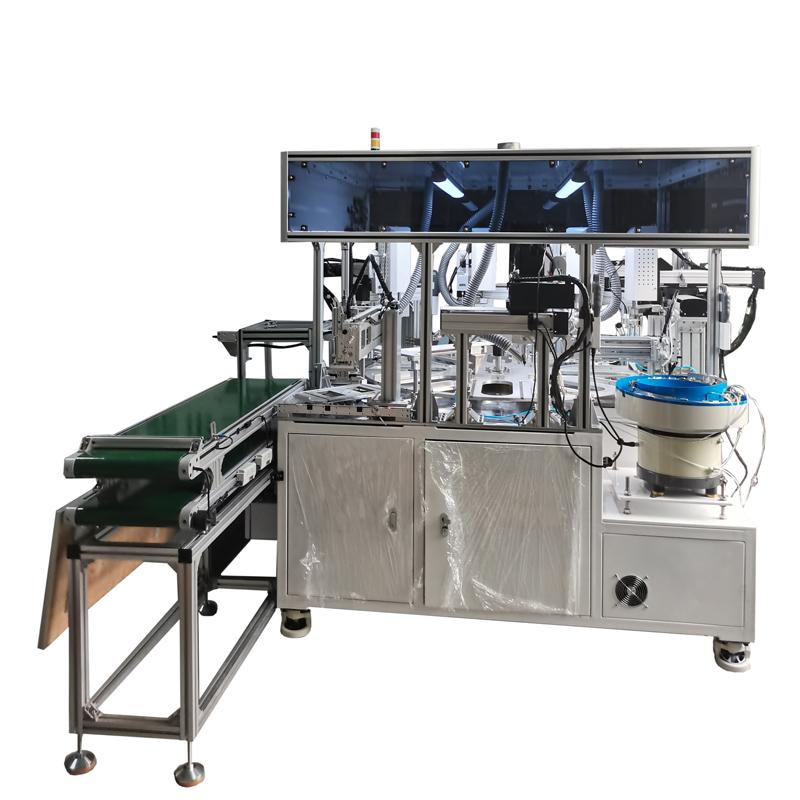

5工位转盘式焊锡机
详情介绍
设备应用简介
Introduction to equipment application
1. 名称：
5工位转盘式焊锡机焊锡机
2. 简介：
SR系列焊锡机器人主要针对人工焊锡很难达到的工艺制程，特别是SMT后段焊锡工艺中对温度敏感的电子元件焊接、以及因遇热敏感而无法通过回流焊的元件、小PITCH的DIP封装元器件、连接器、排线、细小的CABLE、喇叭和马达等。3. 特点：
•①可对各种工件进行高速拖焊,点焊,斜线焊接，抖焊等
•②有焊点阵列复制、参数复制功能；
•③可在程式中间插入清洗步骤,并可设定跳过,夹具翻转等步骤；
•④独有焊接产品品名设置，调用查找更直观；
•⑤程式单个校正,整体校正功能,可实现工件整体平移校正或部分点校正；
•⑥机器简单实用，员工迅速掌握操作和调试；
•⑦单步自动定位功能,方便程式的制作；
•⑧全中文人性化操作界面,动态显示运行坐标、焊接周期、产量、品名，直观可见的参数设置
设备主要部件明细
Equipment details
| 部件 | 规格 | 数量 | 品牌 |
| 控制系统 | 三菱PLC+威纶通触摸屏 | 1套 | 日本 |
| 焊锡系统 | HK焊锡系统 | 6套 | 国产 |
| 温控 | 250W大功率温控 | 6套 | 国产 |
| 破锡机 | 适用0.6---1.6锡线 | 6套 | 国产 |
| 丝杆 | TBI | 18套 | 台湾 |
| 导轨 | 上银 | 24套 | 台湾 |
| 驱动电机 | 伺服电机 | 18套 | 国产 |
| 凸轮分割器 | 国产 | 1套 | 国产 |
| 电气件 | 继电器，传感器类 | 1批 | 欧姆龙 |
| 光栅 | 松下 | 1套 | 松下 |
| 气动件 | 电磁阀，气缸类 | 1批 | 亚德克 |
| 振动盘 | 定制 | 1台 | 定制 |
| 流水线 | 定做 | 1台 | 国产 |
| 设备框架 | 定制 | 1台 | 定制 |
产品展示
Product display
产品焊锡需求
Product solder demand

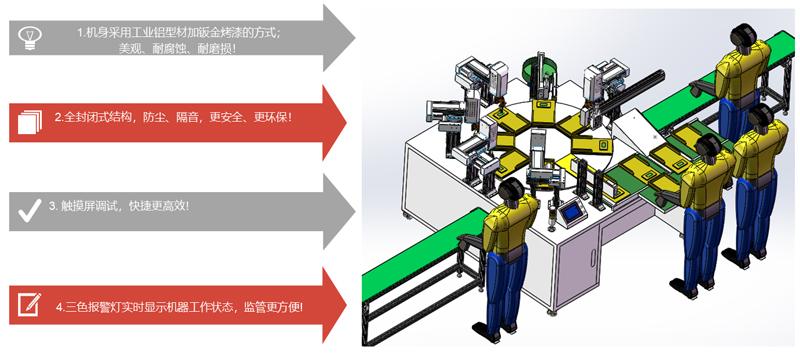

设备整体示意
Overall device diagram
部件示意
Local schematic of equipment
设备尺寸
Equipment size
设备相关配件
Equipment related accessories
产能评估
Capacity evaluation
技术服务条件
Technical service conditions
1.供方负责设备在需方厂房内的安装。供方必须在设备抵达需方工厂后，根据需方的安装计划派人到需方工厂进行安装。需方负责设备的定位及一次性接线；供方负责设备的具体安装、装配及相应的动力回路，并完成设备的有关调试工作。2.供方负责在安装、调试过程中，对需方操作人员进行指导，包括设备操作、点检、维护、保养、维修等方面。
