SR-双头非标大型自动螺丝机

SR-双头非标大型自动螺丝机

详情介绍

我们承诺的服务保障
1.整机一年超长保修

2.系统终身免费升级
3.省内24小时上门服务
4.免费培训技术编程操作及维护

关于产品治具问题:
可我们提供治具商进行定制
也可客户自己联系治具商定制

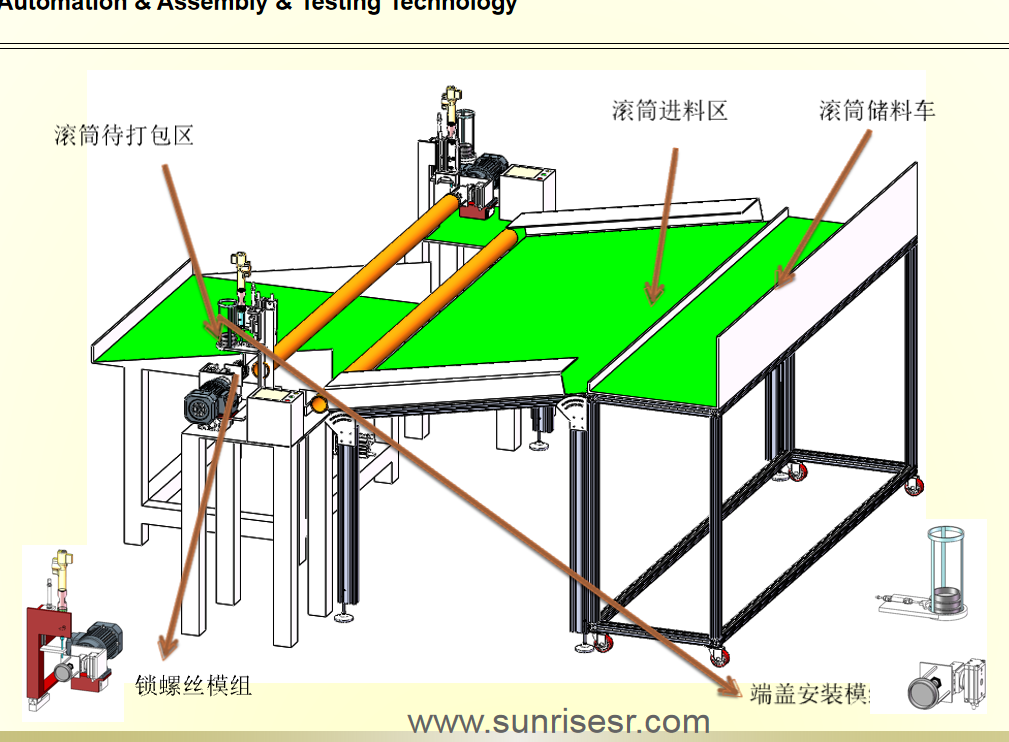

工艺流程:
工人将滚筒放入待料区---滚筒滚至待加工位---设备将滚筒移至加工位---滚筒滚至打包区打包--- 松开滚筒---锁入螺丝---放入端盖
速度:20s/个滚筒
将端盖放进滚筒,然后对准端盖螺丝孔位锁入螺丝,旋转滚筒,共锁3次完成加工。


设备动作说明:

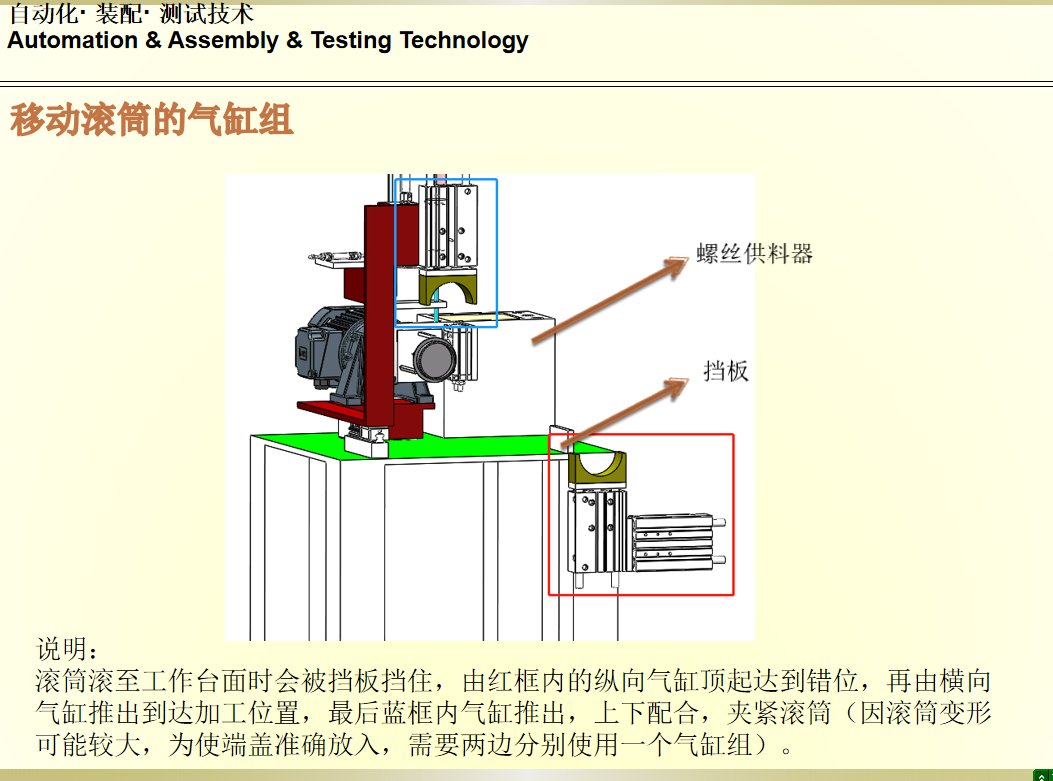

1:滚筒通过斜坡滚至待工位,由气缸顶起使其错位,再由气缸移至加工位并夹紧滚筒

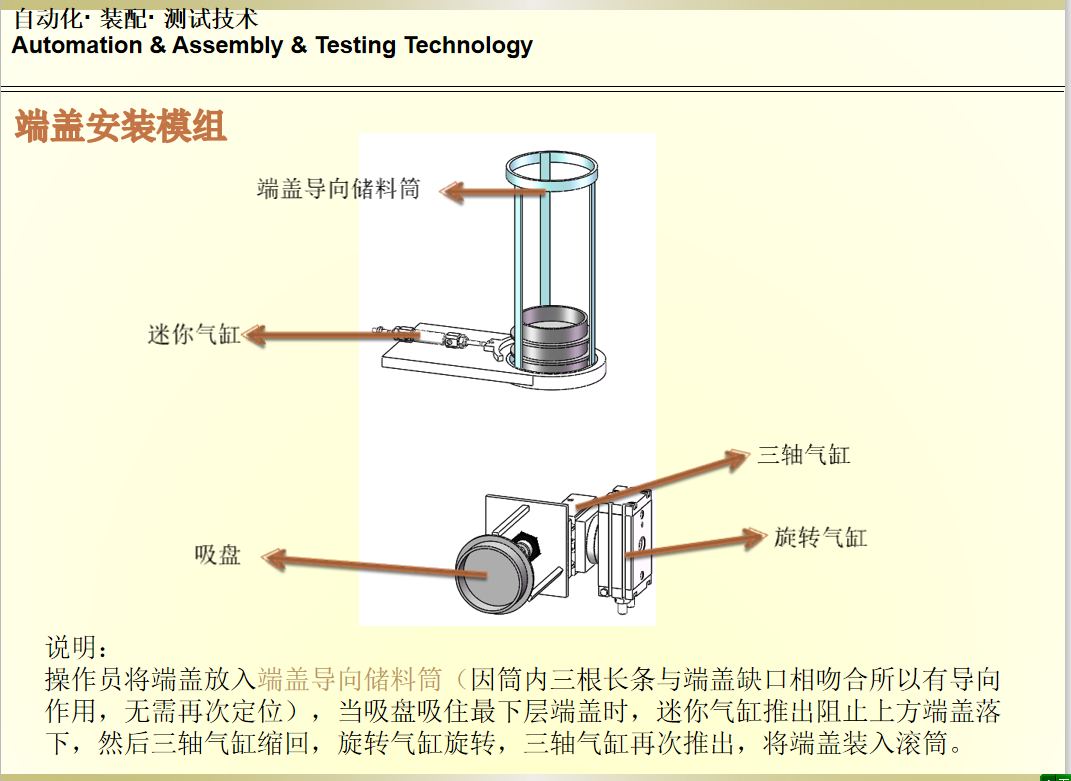

2:吸盘吸住料筒内的端盖,然后气缸旋转并推出使端盖装入滚筒

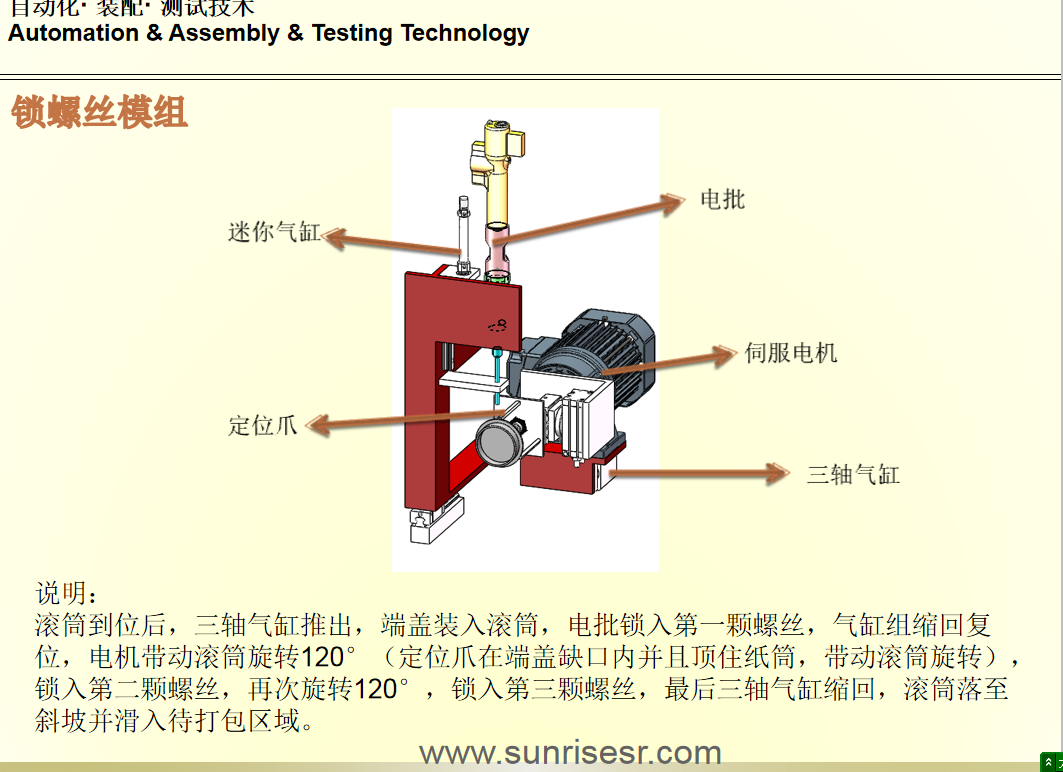

3:气缸推出使三个定位爪抓紧滚筒,然后电批打入第一颗螺丝,气缸组缩回复位
4:伺服电机启动,带动滚筒旋转120°停止,锁入下一颗螺丝,再重复一次将第三颗螺丝锁入
5:三轴气缸缩回,所有气缸复位,伺服电机回转240°(避免气管打结),滚筒从斜坡滚入待打包区域,循环,至此,完成锁螺丝工艺。

产品特点:
1:锁螺丝不卡料,螺丝滑牙、浮锁及锁付不良品提示报警功能。
2:自动输送产品及配件。
3:设备稳定,可靠,安全,维护性好,重复精度高,操作性好。
4:操作简便,设备属于自动上料加工设备,设备需要人工补充物料,可满足24小时持续运行








设备技术参数:

螺丝机容量 常规5000pcs
锁螺丝速度 20秒/个产品
适用螺丝 M.1-M5.0可调 (亦可定制)
重复精度 ± 0.2mm
控制系统 PLC
存储程序 99无限组运动工作路径
缺料报警 自动报警
自动供料 自动排列输出
计数功能
扭矩检测
漏锁检测
滑牙检测
锁紧不良品的处理
最小螺丝孔距 1mm,最大孔距无限制

使用配置件品牌:

纸筒储料车 欧标型材机架,万向脚轮带刹车,木质台面600*2300 防静电皮(1)
纸筒进料区 长度1.2米,存料15个(1)
纸筒分料模组 (1)
端盖存料仓 存料30pcs(2)
端盖上料模组 (2)
纸筒压紧模组 (2)
纸筒移载模组 (1)
纸筒旋转模组 信捷伺服电机(含减速机)(2)
吹气式锁付模组 奇力速自动螺丝枪(2)
下料存料区 10pcs(1)
机架+台面 (1)
其他加工件 (2)

电气部分:

PLC 硬件+程宇
电柜 皮纹烤漆
触摸屏 威纶通7寸、硬件+程序(1)
传感器 松下
断路器 电源 继电器等 施耐德、明纬
端子、卡规、号码管、按钮、线缆等其他 WFD
